Carburateur voiture ancienne : réglage, nettoyage et kits de révision

En vingt-cinq ans de restauration dans mon atelier près de Lyon, j’ai démonté, nettoyé et réglé des centaines de carburateurs. Du petit Solex 32 PBISA d’une 2CV au double corps Weber DCOE monté sur une Alfa Romeo GTV, chaque carburateur raconte l’histoire d’une époque où la carburation était un art mécanique. Aujourd’hui, beaucoup de propriétaires de voitures anciennes hésitent à toucher à leur carburateur, persuadés que c’est une opération réservée aux spécialistes. Je vais vous montrer que, avec de la méthode et les bons outils, vous pouvez redonner vie à votre carburation sans forcément passer par un professionnel.

Comprendre le fonctionnement d’un carburateur de voiture ancienne

Le carburateur est un organe mécanique qui mélange l’air et l’essence dans des proportions précises avant de les envoyer dans les cylindres. Son principe repose sur l’effet Venturi : l’air aspiré par le moteur passe dans un conduit rétréci (le venturi), ce qui crée une dépression suffisante pour aspirer le carburant depuis la cuve à niveau constant.

Un carburateur se compose de plusieurs circuits distincts. Le circuit de ralenti alimente le moteur à bas régime par un petit gicleur et une vis de richesse. Le circuit principal prend le relais en charge, avec un gicleur principal calibré au centième de millimètre. Le circuit de pompe de reprise injecte une giclée d’essence supplémentaire lors des accélérations franches pour éviter le trou à l’accélération. Enfin, le circuit de départ (starter ou enrichisseur) permet le démarrage à froid en enrichissant fortement le mélange.

Sur les voitures anciennes, on rencontre principalement trois familles de carburateurs. Les carburateurs à corps simple (un seul papillon) équipent les véhicules utilitaires et les berlines économiques. Les carburateurs à double corps, comme le Weber 32/36 DGV, offrent une progressivité appréciable : le premier corps assure la conduite souple, le second s’ouvre à partir d’un certain régime pour libérer la puissance. Quant aux carburateurs à corps horizontaux (Weber DCOE, Dell’Orto DHLA), ils équipent les voitures sportives et offrent un débit maximal grâce à leur alimentation directe.

Selon la fiche technique du carburateur sur Wikipédia, ce dispositif a été inventé dans les années 1880 et a dominé l’alimentation automobile pendant près d’un siècle avant l’arrivée de l’injection électronique. Les voitures produites en France jusqu’au milieu des années 1990 en étaient encore couramment équipées.

Diagnostic : reconnaître un carburateur défaillant

Avant de démonter quoi que ce soit, il faut savoir identifier les symptômes d’un carburateur en mauvais état. Voici les signes les plus courants que j’observe dans mon atelier :

Démarrage difficile à froid : si votre voiture refuse de partir le matin malgré un starter correctement tiré, le circuit de départ est probablement encrassé ou le clapet de starter ne ferme plus correctement. Vérifiez aussi que le câble de starter n’est pas grippé.

Ralenti instable ou calages fréquents : un ralenti qui monte et descend de manière erratique indique souvent une prise d’air parasite au niveau de la pipe d’admission ou de l’embase du carburateur. La vis de richesse peut aussi être déréglée, ou le gicleur de ralenti bouché par un dépôt microscopique.

Surconsommation marquée : quand le mélange est trop riche, l’échappement sent l’essence, les bougies sont noires et huileuses, et la consommation peut grimper de 30 à 40 %. La cause fréquente : un flotteur percé qui laisse monter le niveau de cuve, ou un pointeau usé qui ne régule plus l’arrivée d’essence.

Trous à l’accélération : si le moteur hésite ou tousse quand vous appuyez franchement sur l’accélérateur, la pompe de reprise est en cause. La membrane peut être durcie, percée, ou le clapet de pompe ne fonctionne plus. C’est un problème très courant sur les Simca 1000 Rallye équipées de Weber.

Fumée noire à l’échappement : signe évident d’un mélange trop riche. Si le problème persiste après réglage de la vis de richesse, cherchez du côté du pointeau, du flotteur ou d’un gicleur principal surdimensionné (erreur classique lors d’un remontage).

Pour les propriétaires qui roulent leur ancienne au quotidien, ces symptômes doivent être traités rapidement. Un mélange trop riche lave les cylindres de leur film d’huile, ce qui accélère l’usure des segments et des chemises.

Nettoyage complet d’un carburateur étape par étape

Le nettoyage est la première opération à réaliser, et elle résout à elle seule plus de la moitié des problèmes de carburation. Voici ma méthode, éprouvée sur des centaines d’appareils.

Dépose du carburateur

Commencez par débrancher la batterie. Retirez le filtre à air, les durites d’essence (prévoyez un chiffon pour les coulures), le câble d’accélérateur et le câble de starter. Dévissez les écrous de fixation sur la pipe d’admission. Bouchez immédiatement l’entrée de la pipe avec un chiffon propre pour éviter que des débris ne tombent dans le moteur.

Démontage complet

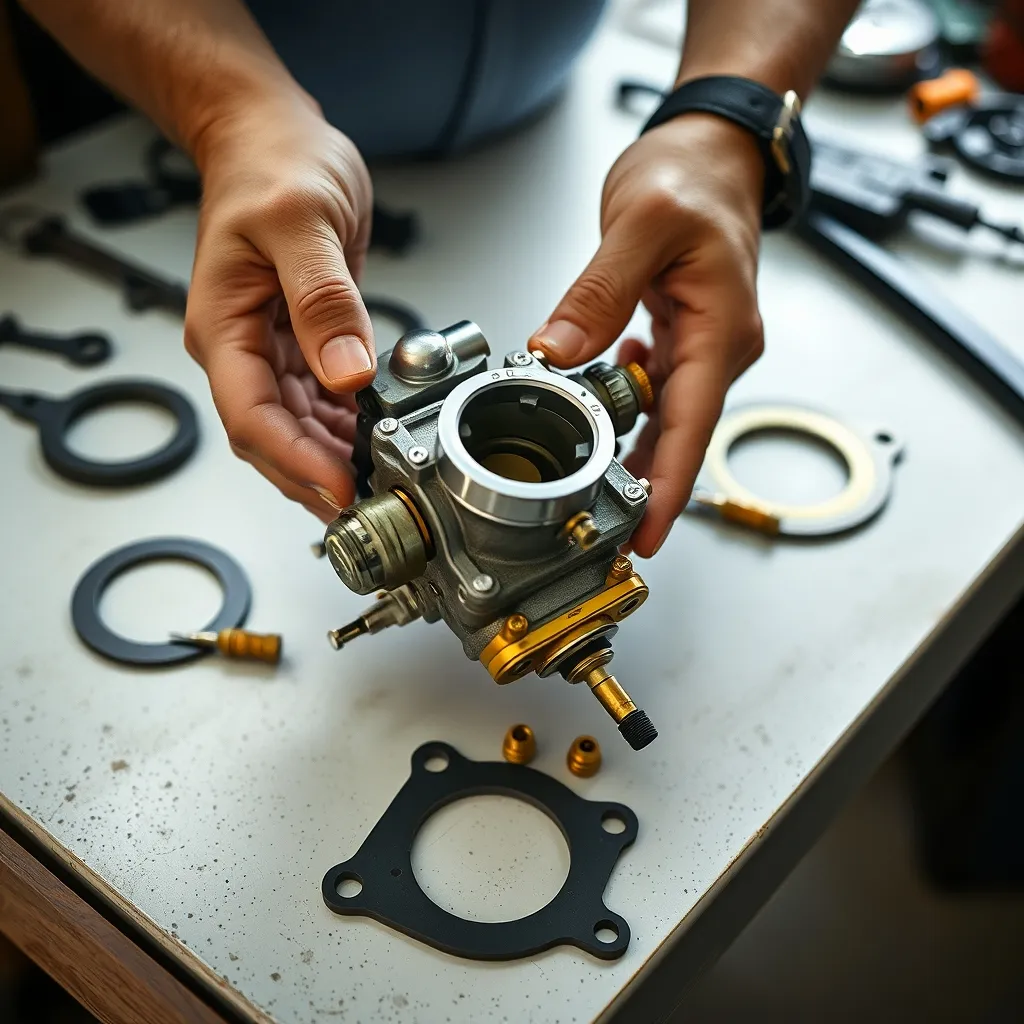

Travaillez sur un établi propre avec un bac en dessous. Retirez le couvercle de cuve, le flotteur et son axe, le pointeau, puis les gicleurs. Photographiez chaque étape avec votre téléphone : c’est la meilleure assurance pour un remontage correct. Rangez chaque vis, joint et gicleur dans des compartiments séparés (un bac à glaçons fait parfaitement l’affaire). Notez le calibre inscrit sur chaque gicleur.

Nettoyage du corps

Pour un nettoyage efficace, j’utilise trois méthodes selon l’état du carburateur :

Trempage au nettoyant carburateur : plongez le corps et le couvercle dans un bac de nettoyant spécifique (Loctite 7840, ou même du liquide vaisselle industriel) pendant 12 à 24 heures. Rincez ensuite à l’eau claire et séchez immédiatement à l’air comprimé.

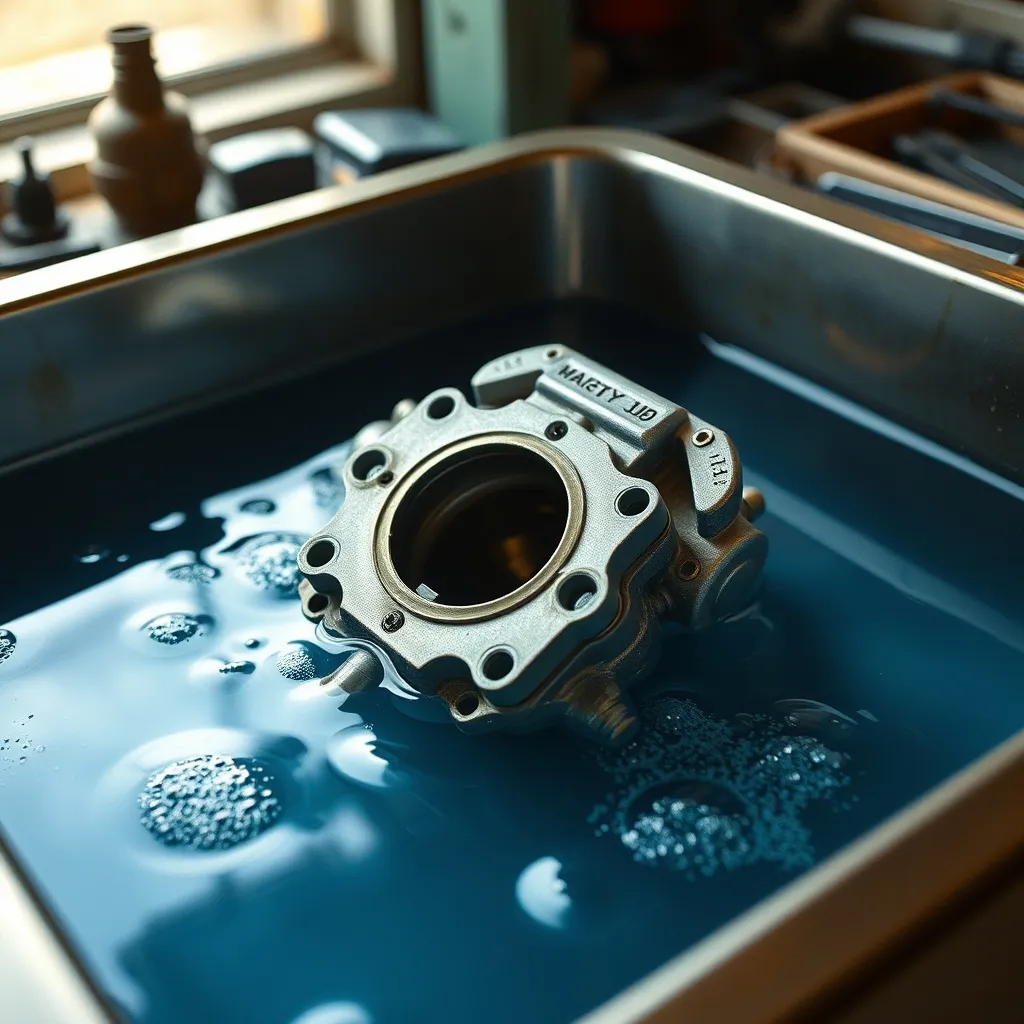

Bac à ultrasons : c’est ma méthode préférée. Un bac de 6 litres suffit pour la plupart des carburateurs. Réglez la température à 50-60 °C avec un produit dégraissant adapté. En 30 à 45 minutes, les ultrasons décollent les dépôts dans les moindres recoins, y compris dans les canaux internes impossibles à atteindre autrement. Un bac à ultrasons correct coûte entre 80 et 200 €, c’est un investissement rentable pour qui entretient régulièrement ses anciennes.

Soufflage à l’air comprimé : indispensable après tout nettoyage. Soufflez chaque gicleur, chaque canal, chaque orifice. Un canal bouché par un résidu invisible suffit à fausser tout le fonctionnement. Utilisez une pression de 4 à 6 bars, pas davantage pour ne pas déformer les pièces fragiles.

Vérifications pendant le nettoyage

Profitez du démontage pour contrôler l’état du flotteur. S’il est en laiton, secouez-le près de votre oreille : un bruit de liquide indique qu’il est percé et doit être remplacé. S’il est en matériau composite (Nitrophyl), vérifiez qu’il n’est pas gonflé par l’essence. Contrôlez aussi la planéité du plan de joint du couvercle et du corps avec une règle de mécanicien. Un voilage supérieur à 0,1 mm provoque des fuites d’air et un réglage impossible.

Kits de révision et pièces détachées : bien choisir

Un kit de révision (ou « rebuild kit ») contient l’ensemble des pièces d’usure à remplacer lors d’une réfection. Leur contenu et leur qualité varient considérablement selon les fournisseurs.

Un kit complet de qualité correcte coûte entre 25 et 60 € pour un Solex ou un Zenith courant, et entre 60 et 120 € pour un Weber DCOE ou un Dell’Orto DHLA. Je recommande les kits de marques reconnues : Royze (fournisseur français historique), Eurocarb (spécialiste anglais des Weber) ou les kits d’origine quand ils sont encore disponibles.

Méfiez-vous des kits bon marché d’origine incertaine vendus sur les places de marché en ligne. J’ai vu des gicleurs dont le calibre réel ne correspondait pas au marquage, des joints qui durcissaient en quelques mois et des pointeaux dont la pointe Viton se décollait après quelques semaines d’utilisation. Le coût d’un kit de mauvaise qualité dépasse largement son prix d’achat quand on compte le temps perdu à diagnostiquer des problèmes qu’il crée.

Pour trouver un fournisseur fiable, n’hésitez pas à consulter un garage spécialisé en voitures anciennes qui pourra vous orienter vers ses propres sources d’approvisionnement. Les salons comme Époqu’Auto à Lyon sont aussi d’excellentes occasions pour acheter directement auprès de fournisseurs spécialisés qui connaissent parfaitement leurs produits.

Réglage du carburateur : la méthode de l’atelier

Le réglage d’un carburateur suit un ordre précis. Brûler les étapes ou procéder dans le désordre, c’est perdre du temps et risquer d’endommager le moteur. Voici la séquence que je suis systématiquement.

Prérequis avant tout réglage

Un réglage de carburateur n’a de sens que si le reste du moteur est en bon état. Vérifiez d’abord : l’allumage (points de contact, calage, état du condensateur et de la bobine), la compression (écart maximal de 1 bar entre cylindres), l’absence de prises d’air sur les pipes d’admission (pulvérisez du nettoyant frein autour des jonctions, moteur tournant : si le régime change, il y a une fuite) et le bon état du filtre à air.

Réglage du niveau de cuve

C’est la base de tout. Un niveau de cuve incorrect fausse l’ensemble de la carburation. Chaque constructeur indique une cote précise, généralement entre 7 et 9 mm sous le plan de joint du couvercle (carburateur retourné). Mesurez avec un réglet ou un pied à coulisse. Ajustez en pliant délicatement la languette du flotteur. Sur un Weber DCOE, le niveau correct se situe à 8,5 mm ± 0,5 mm.

Réglage du ralenti

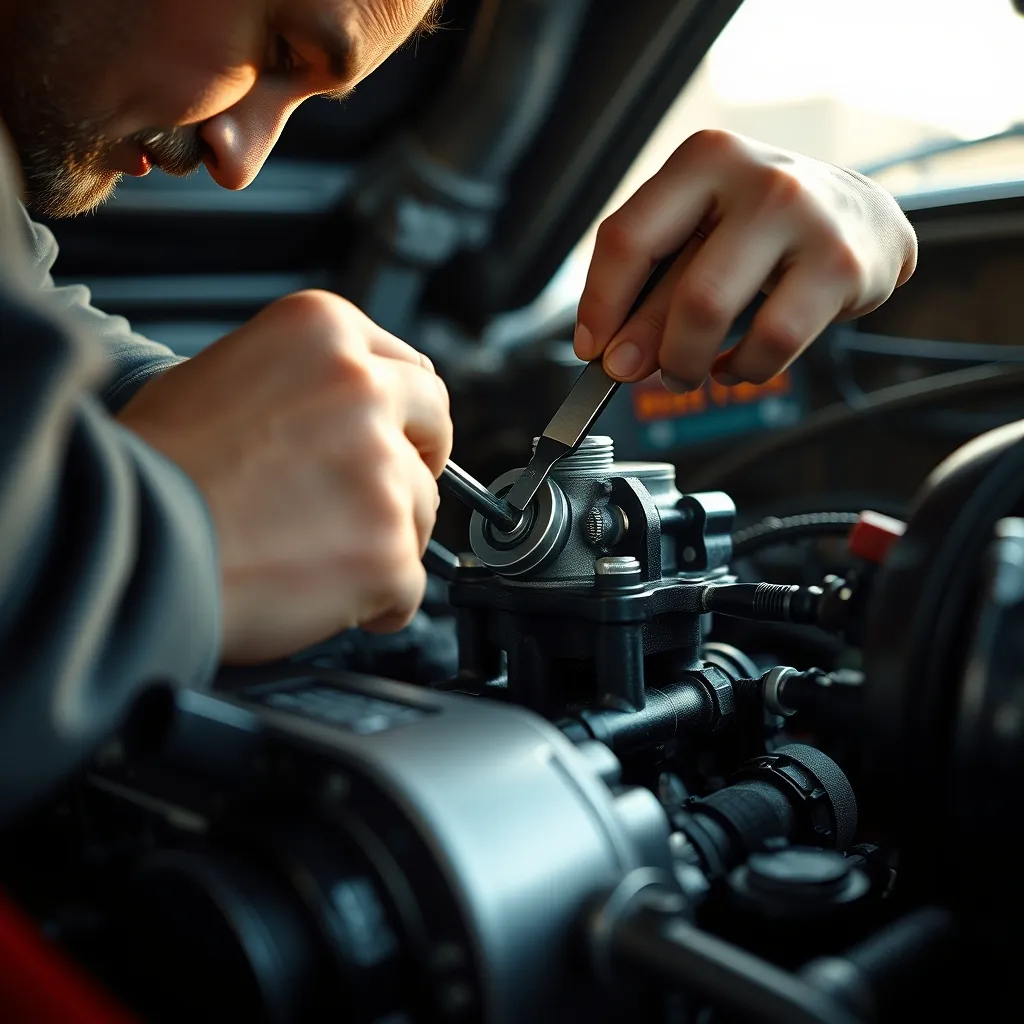

Moteur chaud (au moins 10 minutes de fonctionnement), starter repoussé, réglez d’abord le régime de ralenti avec la vis de butée de papillon. Visez entre 800 et 900 tr/min pour la plupart des moteurs de voitures anciennes. Tournez ensuite la vis de richesse : vissez-la doucement jusqu’en butée (sans forcer), puis dévissez-la du nombre de tours indiqué par le constructeur (généralement entre 1 et 2,5 tours). Affinez en cherchant le régime le plus élevé et le plus stable, puis réduisez légèrement le régime avec la vis de butée.

Si vous disposez d’un analyseur de gaz, visez un taux de CO entre 1,5 et 3 % au ralenti. Les normes du contrôle technique selon le Code de la route imposent un taux maximal qui varie selon l’année du véhicule ; les véhicules d’avant 1986 bénéficient généralement de seuils plus tolérants.

Vérification de la pompe de reprise

Moteur arrêté, filtre à air déposé, actionnez la tringlerie d’accélérateur à la main. Vous devez voir un jet d’essence net et vigoureux sortir de l’injecteur de pompe, dirigé vers le centre du venturi. Si le jet est faible, diffus ou absent, la membrane est à remplacer ou le clapet de pompe est bloqué.

Essai routier et ajustements fins

Après le réglage statique, un essai sur route est indispensable. Roulez sur un parcours varié : ville, route, côte. Écoutez le moteur : un cliquetis métallique en charge indique un mélange trop pauvre (dangereux pour le moteur). Des ratés à haut régime peuvent indiquer un gicleur principal trop petit. L’idéal est de lire les bougies après un essai en pleine charge : l’isolant doit être brun clair, couleur noisette. Blanc = trop pauvre, noir = trop riche.

Synchronisation des carburateurs doubles et triples

Les montages à carburateurs multiples (deux Weber DCOE sur un quatre cylindres, trois carburateurs sur un six cylindres) nécessitent une opération supplémentaire : la synchronisation. Chaque carburateur doit aspirer exactement la même quantité d’air pour que tous les cylindres travaillent de manière identique.

L’outil de référence est le dépressiomètre (ou vacuomètre). On en trouve des modèles à colonne de mercure (les plus précis) ou à aiguille (plus pratiques). Il faut un appareil par carburateur, ou un appareil unique qu’on déplace. J’utilise personnellement un jeu de quatre manomètres à colonne que je raccorde simultanément aux prises de dépression de chaque pipe d’admission.

La procédure est la suivante : moteur au ralenti, température stabilisée, ouvrez les prises de dépression et lisez les valeurs. Tous les carburateurs doivent afficher la même dépression à ±0,5 cm de mercure près. L’ajustement se fait par les vis de butée de papillon et par les biellettes de liaison entre carburateurs. C’est un travail patient, car modifier un carburateur affecte les autres.

Une méthode alternative plus accessible consiste à utiliser un tube stéthoscope placé dans chaque entrée de carburateur : le sifflement doit être identique en intensité. Moins précis, mais suffisant pour un premier dégrossissage.

Ce type d’intervention est courant sur les sportives de collection, comme la Ford Mustang équipée d’un carburateur à quatre corps Holley, ou les italiennes à carburateurs Weber horizontaux. Si vous possédez une Fiat 500 de collection, rassurez-vous : son carburateur simple corps Weber 26 IMB ne nécessite pas de synchronisation.

Les carburateurs célèbres : Weber, Solex, Zenith et SU

Chaque marque de carburateur a ses particularités de réglage et d’entretien. Voici un panorama des modèles que je rencontre le plus souvent.

Weber

Le fabricant italien est sans doute le plus célèbre dans le monde de la collection. Le Weber DCOE (double corps horizontal) est le carburateur de compétition par excellence, utilisé sur les Alfa Romeo, Fiat, Lancia et beaucoup de préparations. Le Weber 32/36 DGV (double corps vertical à ouverture progressive) est un excellent choix pour une utilisation routière, fiable et facile à régler. Les pièces détachées Weber restent largement disponibles grâce à la production continue de certains modèles en Espagne.

Solex

Équipementier français historique, Solex a équipé la quasi-totalité des voitures françaises d’après-guerre. Le Solex 32 PBISA se retrouve sur les Peugeot 205, le Solex 34-34 Z sur les Renault, et le Solex 26/35 CSIC sur les Citroën. Les Solex sont robustes mais sensibles à l’encrassement quand le véhicule roule peu. La Citroën Traction Avant est un bon exemple de véhicule dont le carburateur Solex 30 PAAI mérite un entretien régulier pour conserver sa souplesse légendaire.

Zenith

Autre marque française, Zenith a équipé de nombreux utilitaires et berlines populaires. Le Zenith 36 IF se trouve sur des Peugeot 404 et 504. Les carburateurs Zenith sont réputés pour leur longévité mais souffrent souvent d’usure de l’axe de papillon après plusieurs décennies, ce qui crée une prise d’air irréparable sans rebaguage du corps.

SU (Skinners Union)

Carburateurs anglais à aiguille et piston, les SU équipent les MG, Triumph, Jaguar et Austin-Healey. Leur principe est différent : pas de gicleur fixe, mais une aiguille conique qui monte et descend dans un puits doseur selon la dépression. L’huile de dashpot (amortisseur de piston) doit être vérifiée régulièrement : utilisez uniquement de l’huile SAE 20 spécifique. Les SU sont remarquablement simples à régler une fois qu’on a compris leur logique.

Pour ceux qui envisagent de moderniser la carburation, sachez que le retrofit électrique supprime purement et simplement le carburateur. Mais pour les puristes, la carburation mécanique reste l’âme sonore et sensorielle d’une voiture de collection.

Entretien préventif et longévité du carburateur

Un carburateur bien entretenu peut fonctionner des décennies sans problème majeur. Voici les gestes préventifs que je recommande à tous mes clients.

Filtre à essence : montez un filtre en ligne transparent entre la pompe à essence et le carburateur. Vérifiez-le tous les 5 000 km ou chaque année. Les impuretés du réservoir sont l’ennemi numéro un des gicleurs.

Filtre à air : un filtre à air encrassé enrichit le mélange et augmente la consommation. Nettoyez-le ou remplacez-le tous les 10 000 km. Les filtres en mousse lavable (type K&N ou Pipercross) sont un bon investissement pour une ancienne qui roule régulièrement.

Additif stabilisant : si votre voiture reste immobilisée plus de trois mois, ajoutez un stabilisant d’essence dans le réservoir. L’essence moderne, qui contient jusqu’à 10 % d’éthanol (E10), se dégrade rapidement et laisse des dépôts gommeux dans la cuve et les gicleurs. La politique française sur les biocarburants impose une incorporation croissante d’éthanol, ce qui pose un vrai défi pour nos véhicules anciens.

Lubrification des axes : une goutte d’huile fine sur l’axe de papillon et sur les articulations de la tringlerie tous les six mois prévient le grippage et l’usure prématurée.

Contrôle annuel : une fois par an, ou avant la saison de rallyes et de rassemblements comme la Traversée de Paris ou les Dix Mille Tours du Castellet, faites un contrôle complet : vérification du ralenti, de la richesse, de l’état des durites et des colliers, et un coup d’œil sur les bougies.

Si vous achetez une voiture de collection, le carburateur est un point de contrôle essentiel. Que vous passiez par une vente aux enchères ou par un particulier, méfiez-vous des arnaques courantes qui masquent un problème de carburation par un réglage de richesse excessif qui fait tourner le moteur correctement le temps de la démonstration, mais qui détruit les bougies et les soupapes à long terme.
